IPsec VPN 配置与隧道维护（H3C / 深信服防火墙）

1. 背景介绍

在企业跨地域办公、数据中心互联、总部与分支机构通信等场景中，IPsec VPN 是一种成熟、稳定且安全的解决方案。
H3C 与深信服防火墙在 IPsec VPN 部署上功能完善，支持丰富的加密与认证算法，但实际使用中，网络链路、设备配置、运营商线路等因素，都会影响隧道的稳定性。

本文将结合 H3C 与 深信服防火墙 的常见部署方式，介绍配置方案、SA 生命周期设置，并总结隧道断裂的排查方向。

2. IPsec VPN 基本配置方案

2.1 拓扑示例

总部防火墙（H3C/深信服） <—Internet—> 分支防火墙（H3C/深信服）

总部内网：192.168.1.0/24 分支内网：192.168.2.0/24

公网IP：总部 1.1.1.1 / 分支 2.2.2.2

2.2 配置步骤（以 H3C / 深信服为例）

1.确认公网出口与内网网段

确保两端公网 IP 可达（直连公网或 NAT 端口映射）。

确定需要互通的内网网段（如总部 192.168.1.0/24 与分支 192.168.2.0/24）。

2.创建 IKE协商第一阶段策略（IKE SA）

认证方式：预共享密钥（Pre-shared Key）

加密算法：AES-256

认证算法：SHA256

DH 组：Group 14（2048位）

SA 生命周期：建议 28800 秒（8 小时）

目的：建立安全的管理通道，用于协商后续的 IPsec SA。

3.创建 IPSec协商第二阶段策略（IPsec SA）

加密算法：AES-256

认证算法：SHA256

PFS（Perfect Forward Secrecy）：开启

4.配置 IPsec SA 生命周期（核心步骤）

建议28800 秒（8小时)

(本段、对端）|（IKE协商、IPSec协商）必须一致，否则会出现频繁断开/重连问题。

说明：SA 生命周期过短，会增加协商开销；过长，可能降低密钥安全性。

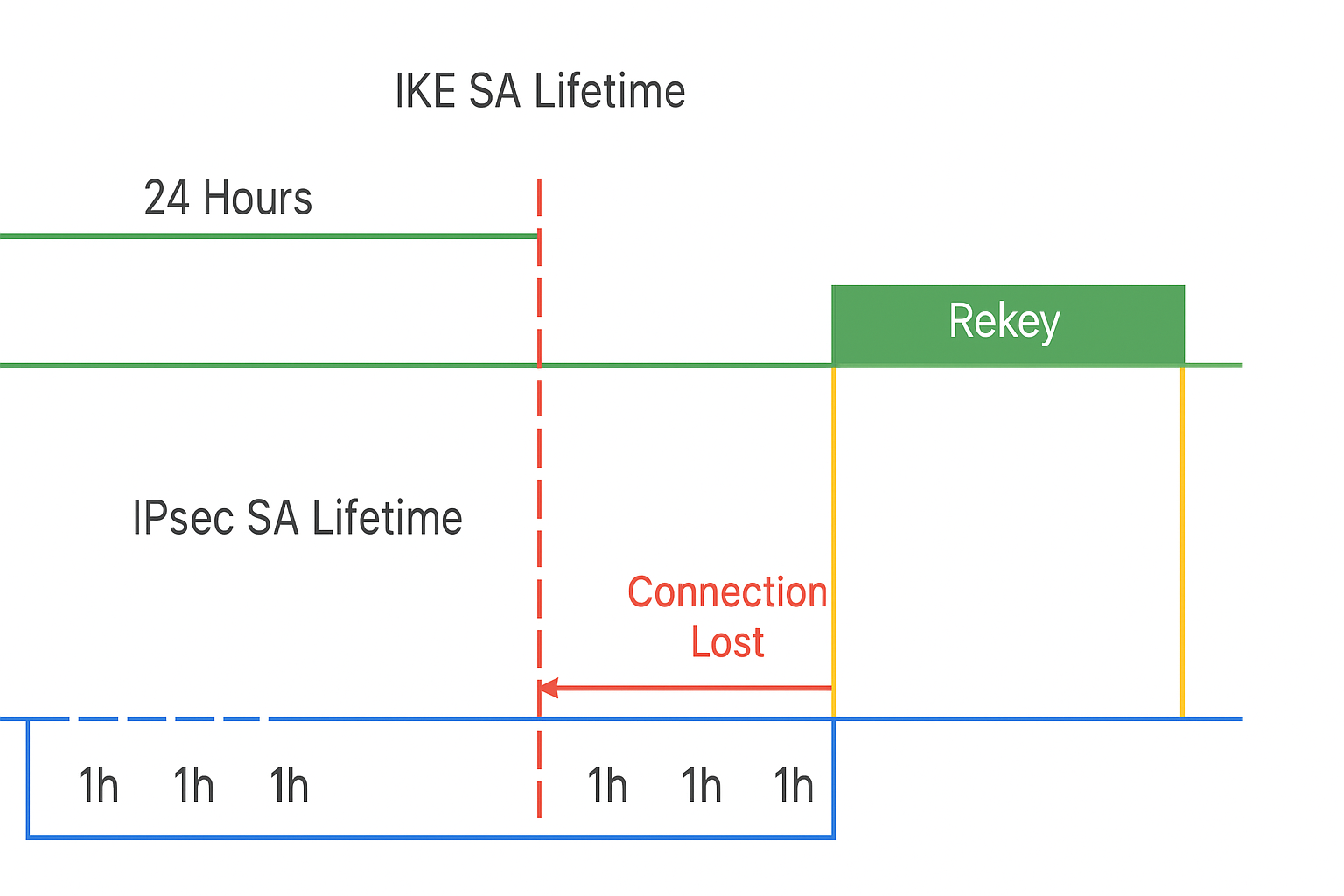

IPSecVPN一二阶段时序协商图

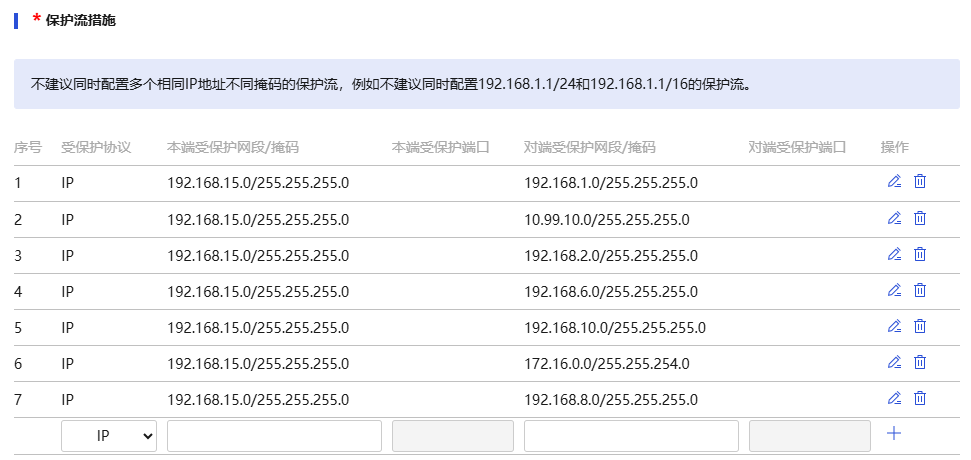

5.配置本地与对端子网（举例）

本地子网：192.168.1.0/24

对端子网：192.168.2.0/24

6.应用到策略路由 / ACL

确保匹配的流量会进入 VPN 隧道。

放行 UDP 500（IKE）、UDP 4500（NAT-T）、ESP（协议号 50）。

7.测试与验证

使用 ping 测试双端内网互通性。

在防火墙 VPN 状态界面确认 SA 已建立且状态正常

3. IPsec 隧道断裂的排查方向

即使配置正确，IPsec VPN 在运行中仍可能因各种原因出现断线或重连失败。以下是常见的排查方向：

排查方向	表现	解决思路
设备重启	隧道全部断开，需要等待重新协商	检查防火墙日志，排查硬件、电源、人工重启
公网 IP 变动	公网地址变化频繁	固定公网 IP 或使用 DDNS
带宽/流量峰值	高流量时延迟大、掉线	增加带宽或限速非必要流量
会话数达到上限	无法建立新 VPN 流量	提升会话上限，优化会话老化
IKE/IPSeac 生命周期错配	频繁重建隧道	第一阶段与第二阶段(SA)生命周期保持一致第一阶段IKE协商（IKE版本、协商模式、（认证方式）密钥、算法、SA周期、对端IP）协商一致后才会继续进行第二阶段的IPSec隧道封装（算法、封装模式、基于时间的SA生存时间周期、基于流量的生存时间、触发模式【主站一般自协商、分部流量触发】）一致后才会生效建立隧道（IPSecVPN）【IKE（SA周期）需要与IPSec（SA周期）一致，确保在IKE重协商时，IPSec封装也同步重协商，否则会出现第一阶段协商成功，但是第二阶段未协商（过10-20分钟才会协商）导致隧道封装协议使用的还是旧的IKE协议去建立，就会导致建立失败，出现隧道偶尔会出现断链的现象】,【第二阶段的IPSec隧道建立时有（基于SA生存周期、基于流量计算）两种，如果不能单独选择一种建立方式，就需要把IPSec-SA周期同步IKE-SA周期且基于流量计算需要设置大值（越大越好），不能超过设备支持最大值】，这样就不会因流量过小（SA周期时长未到）导致重连，（主标是需要根据SA周期时长建立隧道）
NAT 会话超时	UDP 4500 会话被清除	调整 NAT 会话老化时间，开启 DPD 保活
链路不稳定	运营商网络波动	开启链路检测，部署冗余线路
防火墙策略变更	流量被阻断	检查并还原 ACL/安全策略

4. 日常维护建议

定期备份 VPN 配置，防止误操作导致全网掉线。
开启 VPN 状态监控（Zabbix、深信服内置监控等），异常时及时告警。
查看系统日志，重点关注 IKE、IPsec、DPD 相关记录。
测试冗余隧道（双线路/双出口），保障关键业务不中断。

5. 总结

IPsec VPN 的稳定性不仅取决于加密算法、密钥安全，还与SA 生命周期、链路质量、设备资源等密切相关。
通过正确配置 第一阶段/第二阶段生命周期，并结合本文提供的排查思路，能够显著减少隧道断裂的次数，提升网络可用性。
